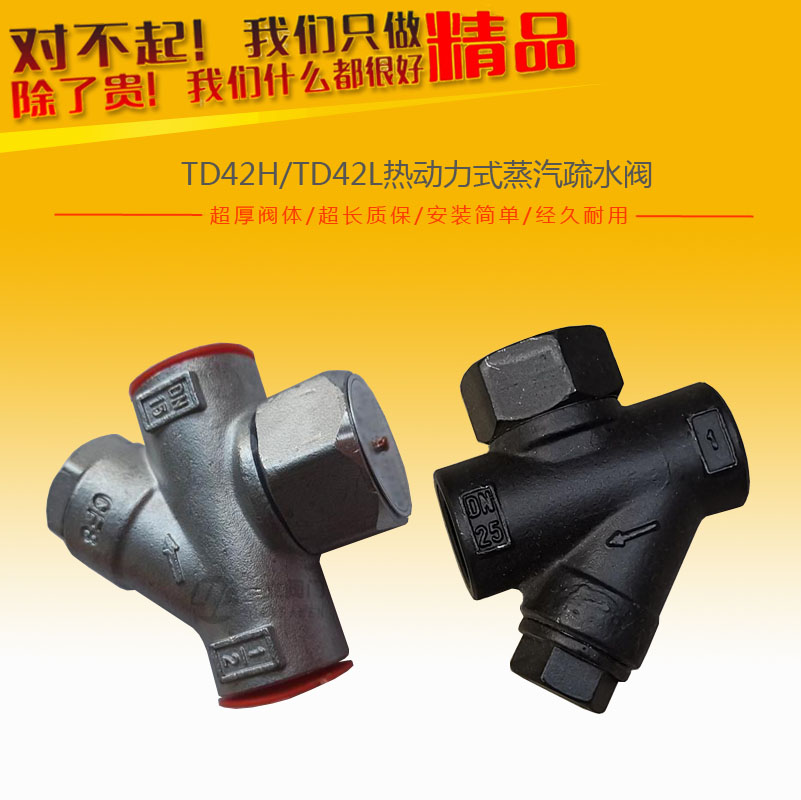

一、產品概述：

    TD42H/TD42L熱動力式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。TD42L和TD42H系可維修型熱動力蒸汽疏水閥。TD42L標定的冷凝水排量相對較小，主要用于主管道疏水。而TD42H則用于只程負荷疏水閥。

二、工作原理：

     熱動力式蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。

三、零部件材料：

四、使用方法：

1、熱動力疏水閥TD25使用，先打開旁路閥，排除熱力管道內的凝結水。如系新安裝管道，可排放一段時間蒸汽，以進一步吹掃管道。

2、開啟入口閥，關閉旁路閥。

3、如疏水閥只有蒸汽逸出，可能是熱力管道內無凝結水，關閉進口閥一段時間，再使用。

4、在低溫，低壓環境下，排放凝結水時有部分閃蒸蒸汽產生。并非疏水閥漏汽。

五、安裝方法：

（1）安裝時應清除管道內所有雜物。

（2）疏水閥應安裝在低于用汽設備或輸汽管路的下部位置以利于排水。

（3）閥體上箭頭指向應與管道內介質流向一致。

（4）疏水閥安裝時必須保持水平直立，不要傾斜，以免影響正常工作。

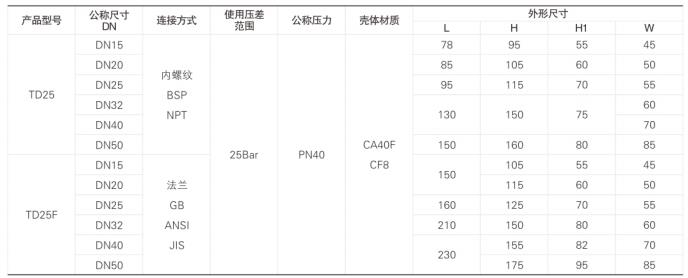

六、閥體設計條件：

PMO -工作壓力 16barg TMO -工作溫度 300°C

PMA -允許壓力 25barg TMA -允許溫度300°C

注意：小工作壓力為0.2barg PMOB -工作背壓為80%上游壓力。

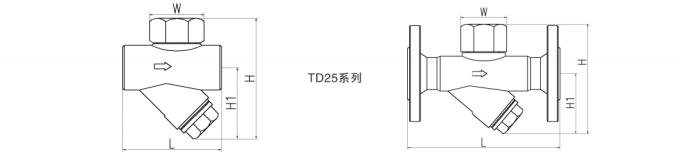

熱動力疏水閥的型號：TD25 TD42H TD42L 為絲口內螺紋連接，內置過濾器，體積小重量輕，安裝清洗過濾網維修方便。
